Mysql架构：

Scale Out：横向扩展，增加处理节点提高整体处理能力
Scale Up：纵向扩展，通过提升单个节点的处理能力达到提升整体处理能力的目的

Replication
MySQL的replication是异步的，适用于对数据实时性要求不是特别关键的场景。slave端的IO线程负责从master读取日志，SQL线 程专门负责在slave端应用从master读过来的日志（早期MySQL用一个线程实现，性能问题比较明显）。使用replication必须启用 binary log，MySQL用binary log向slave分发更新

复制级别
1. Row Level：5.1.5开始支持。mater记录每行数据的更改日志，slave根据日志逐行应用。优点：数据一致性更有保障。缺点：可能造成日志文件比较大
2. Statement Level：master记录每个执行的query语句以及一些上下文信息，slave节点根据这些信息重新在slave上执行。优点：binary log比较小。缺点：某些情况下数据一致性难以保障
3. Mixed Level：MySQL根据情况选择哪种复制方式。5.1.8开始支持

常用架构
1. Master-Slaves：通常都采用这种方式
2. Dual Master(Master-Master)：2个master节点互相同步更新。因为MySQL的异步复制方式，为了防止数据冲突造成的不一致性，一般 仅将其中一台用于写操作，另一台不用或仅用于读操作。目的是其中一台master停机维护或者故障中断时可以使用另一台master
3. 级联复制(Master-Slaves-Slaves)：在Master Slaves中，如果slaves过多replication将增加master的负载，这时可以让master只向其中几台slave分发更新日志，这 几台slave作为一级节点再向下级节点分发更新日志

Cluster
主要通过NDB Cluster存储引擎实现，是一个Share Nothing的架构，各个MySQL Server之间并不需要共享任何数据。可以实现冗余（可靠性）以及负载均衡。刚开始MySQL需要所有数据和索引都能够加载到内存中才能使用 Cluster，对内存要求高，目前通过改进只要求索引能全部加载到内存

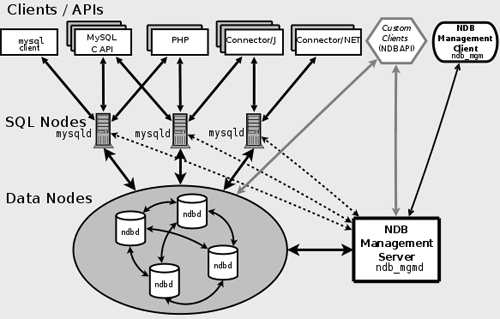

MySQL Clusrer架构示意图，图片来自MySQL官方文档
1. SQL Nodes：负责存储层之外的事情，例如连接管理、query处理和优化、cache管理等，即剥离了存储层的MySQL服务器
2. Data Nodes：存储层的NDB节点，即Cluster环境下的存储引擎。每个cluster节点保存完整数据的一个分片，视节点数目和配置而定，一般 data nodes被组织成为一个个group，每个group存有一份完全相同的物理数据（冗余）。NDB存储引擎首先按照冗余参数配置来使用存储节点，然后根 据节点数目对数据进行分段
3. Management Server：负责整个clsuter集群中各个节点的管理工作，它保存了整个cluster环境的配置，启动关闭各个节点，实现对各节点的常规维护、备份恢复等，它获取各个节点的状态和错误信息，并反映给整个集群中所有节点

Cache
1. 应用层cache：最普通的cache方式，应用层自己管理cache，与数据库无关
应用层cache的选择方案很多
a). Memcached：分布式的缓存，本身性能优秀，扩展性比较好；虽然比本地缓存方案慢，但具备共享缓存效果
b). Berkeley DB：与Memcached相比，BDB实现本地缓存；Memcached是内存式的缓存，而BDB使用磁盘，成本不一样；Memcached仅支持 hash索引，而BDB支持hash索引和B-Tree索引；MySQL数据库方案下使用BDB，主要出于扩展性方面考虑，以及BDB的hash索引可以 比MySQL更有效

2. MySQL-Memcached整合：有2种方式
a). 直接用Memcached作为MySQL的二级缓存。这可以增加MySQL的缓存容量，而Memcached对于应用端是不可见的。这种方案适用于一些特定场景，例如数据实在难以切分、很难对应用程序进行改造等
这种方案目前有Waffle Grid开源项目，仅支持InnoDB存储引擎。其原理是当MySQL在Local Buffer Pool中找不到数据时则从磁盘读取，而Waffle Grid在这里加入一段处理，先尝试从Memcached Server读取，如果Memcached Server中不存在，才通过磁盘IO读取，将读取的数据会存入Memcached，并记录在InnoDB Buffer Pool的LRU List中，如果数据变成dirty或者缓存管理将其清出时，InnoDB将对应的LRU List移入FLUSH List，此时Waffle Grid从Mamcached Server删除数据。从上面可以看出，缓存机制仍然由MySQL管理，Memcached中存放的仅为有效的（不是脏数据）、仅作为缓存目的的数 据，Memcached Server崩溃停机等不影响MySQL数据
架构示意图：

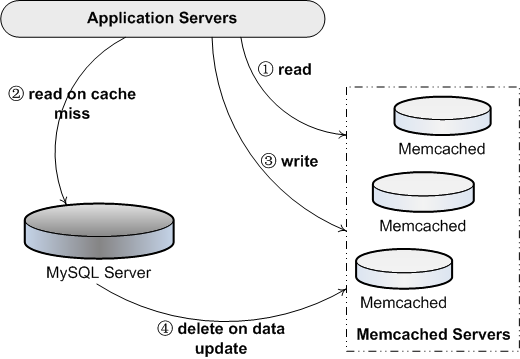

b). 使用MySQL的UDF功能与Memcached进行整合。Memcached的数据由MySQL和应用端程 序共同维护，应用端先从Memcached读取数据，读取不到时则从MySQL Server读取，并把数据写入Memcached中，而数据有更新、删除导致Memcached数据失效时，MySQL负责将Memcached中相应 数据清除
架构示意图：

数据切分、Sharding
分为垂直切分和水平切分，垂直切包括将一个表按不同字段切分成多个表、将不同表建在不同的MySQL Server中，水平切分指将同一个表的数据切分到多个表中存储
1. 表结构设计垂直切分。常见的一些场景包括
a). 大字段的垂直切分。单独将大字段建在另外的表中，提高基础表的访问性能，原则上在性能关键的应用中应当避免数据库的大字段
b). 按照使用用途垂直切分。例如企业物料属性，可以按照基本属性、销售属性、采购属性、生产制造属性、财务会计属性等用途垂直切分
c). 按照访问频率垂直切分。例如电子商务、Web 2.0系统中，如果用户属性设置非常多，可以将基本、使用频繁的属性和不常用的属性垂直切分开

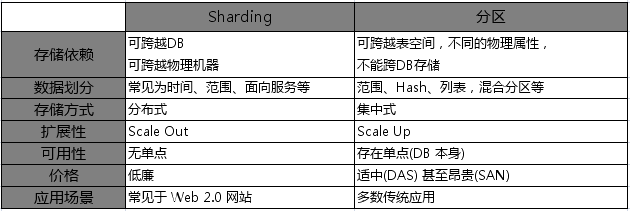

2. Sharding
Sharding指一种"shared nothing"形式的垂直切割，将切割后的部分部署在不同的服务器上。

. 水平切分
示例：
a). 比如在线电子商务网站，订单表数据量过大，按照年度、月度水平切分
b). Web 2.0网站注册用户、在线活跃用户过多，按照用户ID范围等方式，将相关用户以及该用户紧密关联的表做水平切分
c). 例如论坛的置顶帖子，因为涉及到分页问题，每页都需要显示置顶贴，这种情况可以把置顶贴水平切分开来，避免取置顶帖子时从所有帖子的表中读取

切分和整合方案
主要2种实现思路：
1. 每个应用程序模块配置管理自己需要的一个或多个数据源，直接访问各个数据库
2. 通过中间代理层统一管理所有的数据源，后端数据库集群架构对前端应用透明

使用MySQL Proxy：

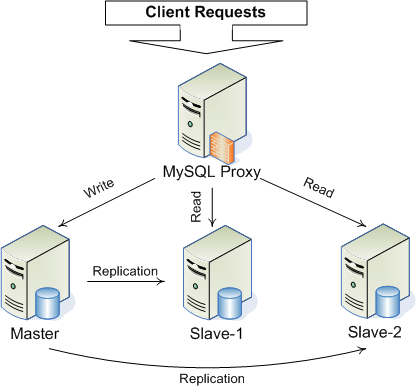

这是MySQL官方提供的，位于客户端程序与MySQL Server之间，能够监控、分析、转换他们之间的通讯。常用的场景有负载均衡、故障恢复、查询分析、查询过滤和修改，以及基本的HA机制，目前在实现读 写分离方面仍存在一些问题，架构示意图

以上部分图例来源于互联网上，仅做示意之用。
